PH-3110-GR, 설치형 pH측정기, 판넬설치, 수소이온농도 측정, Suntex

클릭하시면 홈페이지로 이동합니다.





· 제 품 특 징

· 자동 감지 백라이트 및 명암 설정 기능이 있는 대형 LCM 입니다.

· 텍스트 및 그래픽 일러스트레이션, 명확한 기호 및 이해하기 쉽습니다.

· 다중 교정, 기술 및 NIST 버퍼 자동 인식합니다.

· 최대 3 점 보정 및 선형 회귀에 의해 계산 된 보정 라인, 마지막 보정 데이터 표시 가능합니다.

· 암호 및 다중 키 설계 보안 강화 기능이 있습니다.

· 자동 온도 보상, NTC30K 또는 PT 1000 온도 센서로 측정 가능합니다.

· DC 0/4 ~ 20mA에서 절연 전류 출력 2 세트, 최대. 부하 500Ω

· Hi/Lo, Hi/Hi, Lo/Lo 선택 가능 프로그램 가능한 2 개의 접점 출력이 있습니다.

· 연속 샘플 측정은 안정성을 향상시키는 평균 기능이 있습니다.

· 설정한 시간 간격으로 자동 센서 청소 기능이 있습니다.

· LED 표시 경보 또는 세척 상태 신호를 보여줍니다.

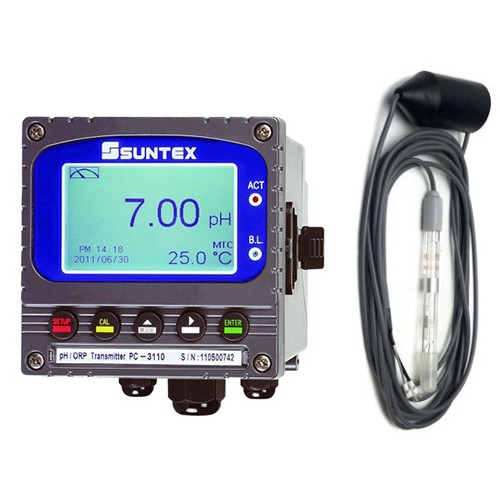

· 구 성 내 역

· 본체(PC-3110)

· 전극(GR-1)

· 표준용액 PH4.01, 7.00 500ml

· KCL3.3Mol 500ml 1bt

· 홀더(1m) 및 홀더브라켓

· 사용설명서





· 적 용 분 야

· 수처리시설, 하수처리시설, 상수도사업소,폐수처리장 생산공정, 양어장과 수소이온농도의 측정공업, 생물, 제약, 음료, 식료품현장의 수소이온농도를 지속적으로 측정 및 조절





· 본체 사양

품명		PC-3110	PC-3110RS
측정 범위	pH	-2.00~ 16.00pH
	ORP	- 1999~ 1999mV
	온도	-30.0~130.0 ℃
분해능	pH	0.01 pH
	ORP	1 mV
	온도	0.1 ℃
정밀도	pH	± 0.01 pH ( ±1digit)
	ORP	± 0.1%( ±1digit)
	온도	± 0.2 ℃( ±1digit)
온도보상		PT-100(Standard) Automatic with NTC 30Kohm or PT-1000(Option)
동작온도		0~50℃
보관온도		-20~70℃
입력임피던스		> 1012 Ω(for pH/ORP)
디스플레이		Large LCM with auto-sense backlight and contrast function
		Text mode	Text,Chart,max.load500ohm
아날로그출력1		Isolated DC 0/4~20mA corresponding to pH/ORP, max.500Ω
아날로그출력2		Isolated DC 0/4~20mA corresponding to Temp., max. load 600Ω	기능없음
시리얼인터페이스		기능없음	RS-485(MODBUS RTU or ASCII)
Logbook		기능없음	50 data records
교정모드		Any,Tech & NIST,Three points	Any,Tech,NIST&Custom definition buffer setting table Five points
접점	Contact	240VAC, 0.5A max. (recommend)
	Activate	Hi/Lo, Hi/Hi, Lo/Lo two limited programmable, ON/OFF
세정	Contact	240VAC, 0.5A max. (recommend)
	Time	ON:0~99min.59sec. OFF:0~999 hours59min.
설치방법		Wall or pipe or panel mounting
전원		100~240VAC±10%, 9W max. , 50/60 Hz

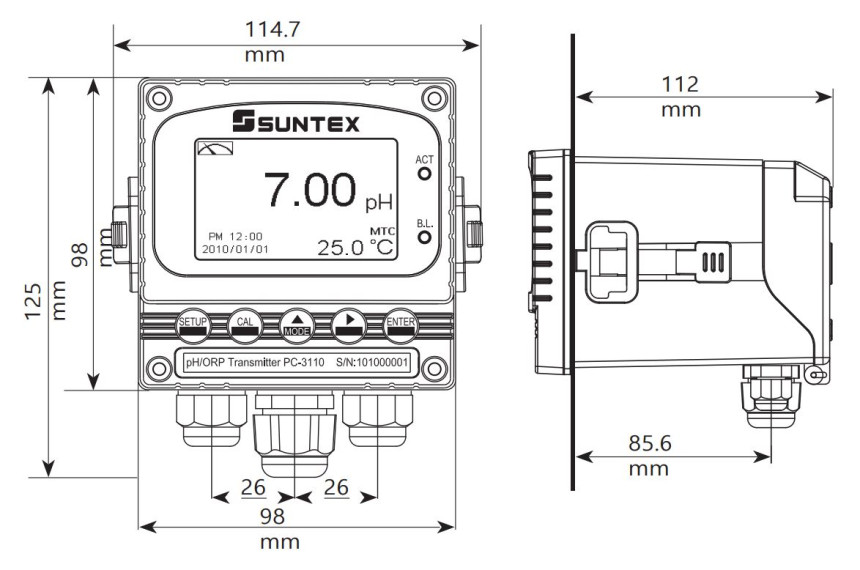

크기		96mm × 96 mm × 132 mm (H×W×D)
Cuf off 치수		93 mm x 93 mm (H x W)
중량		0.5 kg
Certification		IP65(NEMA4) CE







· 센서 사양

모델	GR-1
품명	보충형 pH 전극 at 25℃
측정 전극	Glass 특수감응막
측정범위	0.00 ~ 14.00 pH
측정정도	± 0.01pH
사용온도	0 ∼ 60 ℃
사용압력	0 ~ 6 Bar
비교전극	Ag / AgCl
내부 보충액	3.3 M KCl 보충형
온도센서	없음
전극재질	RoHS 유리관
전극캡 소재	Silicon

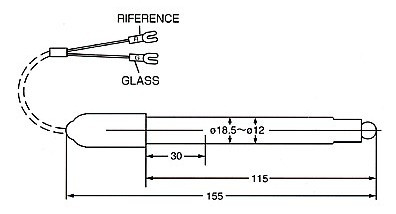

크기	12(Ø) × 120(L) mm
기본케이블	5 m /FF, BNC(옵션)
액락저항	20kΩ 이하

센서 사용 주의사항



(1) 전극의 주재질은 유리입니다. 물리적, 기계적인 힘이 가하지 않게 주의하여 주십시요.

(2) 전극 단자를 더럽히거나, 건조하게 보관할 경우, 절연 저항의 저하로 측정에 오류가 발생할 수 있으니 주의하여 주십시오.

(3) 전극은 반드시 사용 온도 범위 내에서 사용하여 주십시요. (온도 범위를 벗어날 경우 유리가 깨질 수 있습니다.)

(4) 사용 전에 전극의 보호캡을 벗겨 주십시요. (보호캡 안에는 KCL 3.3 MOL 이 들어가 있습니다)

(5) 사용 시 전극의 충전액 보충구를 막아 놓은 스티커를 제거하여 주십시요.

(6) 급격한 온도 변화가 발생할 경우 전극이 파손될수 있습니다.

(7) 장기간 사용하지 않을 경우 측정부분을 깨끗한 물로 세정하고 보호 캡안에 KCL 3.3 MOL을 넣어 센서가 촉촉하게 젖어있게 보관해주십시요.

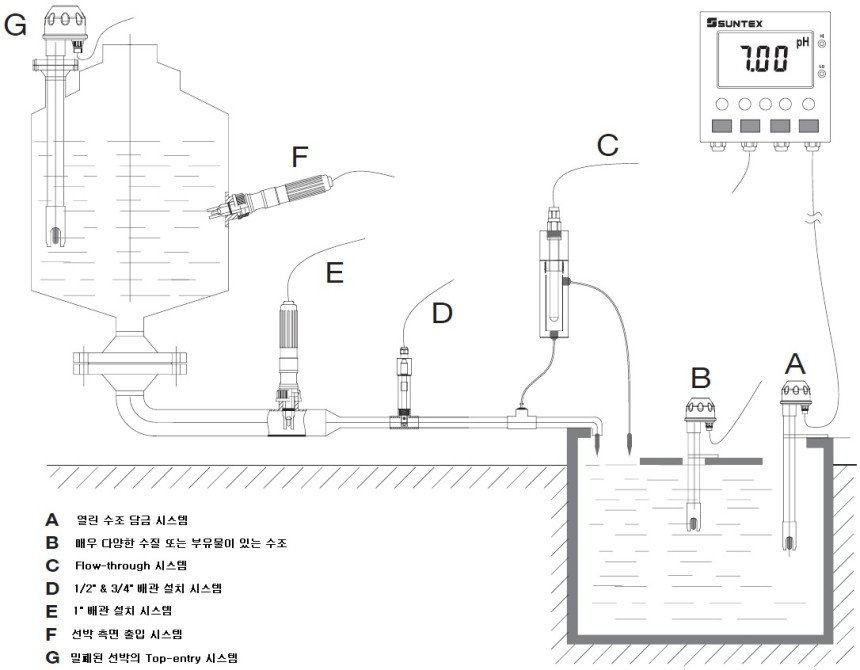

· pH 측정 시스템 구성 방법
