CON-4110RS-8-223, 정제수용 설치형 전도도 측정기, SUNTEX

클릭하시면 홈페이지로 이동합니다.

· 제 품 특 징
· 모  델  명 : CON-4110RS-8-223
· 측 정 항 목 : 전도도,비저항 온도
· 측 정 분 야 :  정제수용
· 전도도 범 위 : 0.1 uS ~  200.0 uS/cm
· 사용온도 :  0 ~ 70 ℃
· 연결부 : 3/4" NPT   /   삽입길이 :48mm
· Isolated DC 4~20mA,Max.load 500ohm
· 분리형 전도도 케이블 10m


· 제 품 기 능
·  전도도 또는 저항 측정과 호환 가능합니다.
· 2- 또는 4- 전극 전도성 셀과 호환 가능합니다.
· 텍스트 및 그래픽 일러스트레이션, 명확한 기호 및 이해하기 쉽습니다.
· 자동 감지 백라이트 및 명암 설정 기능이 있는 대형 LCM입니다.
· 암호 및 다중 키 설계 보안 강화 기능이 있습니다.
· NTC30K 또는 PT1000으로 자동 온도 보상
· 비선형 또는 선형에 의한 온도 계수 보상
· DC 0/4 ~ 20mA에서 절연 전류 출력 2 세트, 최대. 부하 500Ω
· Hi/Lo, Hi/Hi, Lo/Lo 선택 가능 프로그램 가능한 2 개의 접점 출력이 있습니다.(4110모델)
· 연속 샘플 측정은 안정성을 향상시키는 평균 기능이 있습니다.
· 설정한 시간 간격으로 자동 센서 청소 기능이 있습니다.
· LED 표시 경보 또는 세척 상태 신호를 보여줍니다.
· 측정 값을 문자, 그림 또는 차트 화면 중에 선택 가능합니다.
· 추적 모드는 3분에서 4주 프로그램까지의 측정값 곡선을 표시 가능합니다.
· 로그북 기능 탑재되어 있습니다.
· 하나의 아날로그 출력 및 RS-485 인터페이스 장착되어 있습니다. (4110RS모델)


· 구 성 내 역
· 본체 ( EC-4110RS )
· 전극 ( 8-223 )
· 8-110 케이블 ( 10m )
· 전도도 표준시약(84uS/cm, 230ml)
· 사용설명서 (국문,영문)
* 제품 출고시 전도도표준용액으로 교정 진행 후 출고 됩니다.


· 적 용 분 야
· 공정, 산업 공정 물 시스템, 물 처리 연속 전도도 측정


· " EC-4110RS " 제 품 사 양

품명		EC-4110	EC-4110RS
측정 범위	전도도	0.00uS/cm~200.0mS/cm in 5 ranges /Auto or Fixed
	비저항	0.00~20.00Mohm.cm
	온도	-30.0~130.0 ℃
재현성	전도도	0.01/0.1/1uS/cm, 0.01/0.1mS/cm
	비저항	0.01mohm.cm
	온도	0.1℃
정밀도	전도도	±1%(±1digit)
	비저항	±1%(±1digit)
	온도	±0.2 ℃(±digit)
셀상수		K=0.01,0.05, 0.1, 0.5, 10.00cm-1 fixed freely selectable 0.0080~19.99cm-1
온도보상		Automatic with PT-1000 or NTC 30K or manual adjustment
화면표시		Back-lit LCD display with auto-sense on/off/auto illumination
아날로그출력1		Isolated DC 0/4~20mA corresponding to measurement, max load 500Ω
아날로그출력2		Isolated DC 0/4~20mA corresponding to Temp., max. load 600Ω	-
시리얼인터페이스		-	RS-485(MODBUS RTU or ASCII)
접점	Contact	240VAC, 0.5A max. (recommend)
	Activate	Hi/Lo two limited programmable relay outputs, ON/OFF
세정	Contact	240VAC, 0.5A max. (recommend)
	Time	ON:0~9999sec. OFF:0~999.9hours
전원		100~240VAC±10%, 50~60Hz
설치방법		Panel Mounting
크기		96mm × 96 mm × 96 mm (H×W×D)
Cuf off 치수		93mm x 93mm (H x W)
중량		0.5 kg
Certification		IP65(NEMA 4X)





· " 8-223 " 전 극 사 양

타입	4 Electrode Cell	2 Electrode Cell				4 Electrode Cell
품명	전도도 셀	비저항셀	비저항셀	비저항셀	비저항셀	전도도 셀	전도도 셀	전도도 셀
모델명	8-244-10	8-11-3	8-221	8-222	8-223	8-241	8-241-01	8-242
적용분야	공정	순수	초순수	순수	정제수	폐수공정	불산함유폐수공정	고온 공정
나사산	1/2" NPT	1/2" NPT	3/4" NPT	3/4" NPT	3/4" NPT	3/4" NPT	3/4" NPT	3/4" NPT
삽입길이	82mm	98mm	63mm	63mm	48mm	40mm	40mm	40mm
바디재질	Epoxy resin	SS316L	CPVC	CPVC	CPVC	PPS	CPVC	CPVC
전극재질	Graphite	SS316L	Titanium	Titanium	Titanium	Titanium,   PPS	Monel, CPVC	Titanium, PVDF
범위 (uS/cm)	20uS/cm～500mS/cm	0.05~100.0uS/cm	0.05～20uS/cm	0.05~100.0uS/cm	0.1~200.0uS/cm	10.00uS~500.0ms/cm	10.00uS~500.0ms/cm	10.00uS~500.0ms/cm
(MΩ.cm)	-	1.0~20.0MΩ.cm	0.00~20.00MΩ.cm	0.00~18.00MΩ.cm	0.00~10.00MΩ.cm	-	-	-
셀 상수	0.3	0.05	0.01	0.05	0.1	0.5	0.5	0.5
압력	7 bar@25°C
작동 온도	0~70°C	0~45°C	0~70°C	0~70°C	0~70°C	0~120°C	0~80°C	0~120°C
온도보상	NTC-30K
케이블 사양	8-244-10(10m)	8-11-3(10m)	분리형	분리형	분리형	분리형	분리형	분리형
		8-11-4(20m)	케이블 선택가능(5m, 10m, 20m, 30m)







· 제 품 도면 ( EC4110 , EC4110RS 동일 )

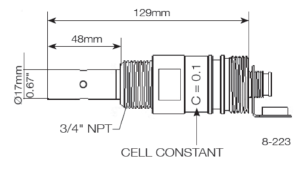

 · " 8-223 " 전 극 도면
