COND-8300RS-12005, 순수 전도도계, pure water, Conductivity, MINBO

클릭하시면 홈페이지로 이동합니다.

· 제 품 특 징

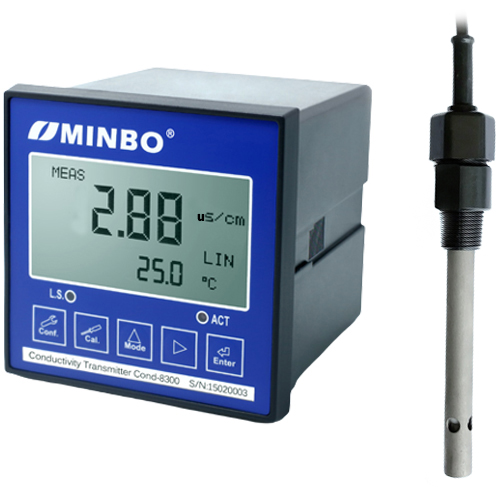

· 모  델  명 : COND-8300RS-12005
· 측 정 항 목 : 전도도, 비저항, 온도
· 측 정 분 야 : Pure water ( 순수 전용 )
· SUS316L 전도도 센서
· 전도도 범위: 0.05 ~ 100.00μS/㎝
· 비저항 범위: 0.00 ~ 20.00MΩ.cm
· 사용온도 :  0 ~ 60°C
· 연결부 : 1/2" NPT
· 일체형 케이블 길이 : 10m


· 제 품 기 능
· 본체 전도도, 비저항, 염분, TDS, 온도 설정가능
·  DC 0/4 ~ 20mA에서 절연 전류 출력 2 세트, 최대. 부하 500Ω
· 상. 하한 설정 및 ON/OFF 제어 및 알림 표시
· 2전극 또는 4전극 센서와 호환 가능
· 암호 및 다중 키 설계 보안 강화 기능
· Wall mounted / Piped / Paneled 설치에 적합한 실외 방수설계 (IP65)
· 자동, 수동 교정 / 자동, 수동 온도보상, 보정 알림 설정
· 암호 및 다중 키 디자인, 보안 보호 강화
· 2개의 프로그래밍 가능한 아날로그 출력
· RS-485MODBUS RTU 프로토콜, 디지털 시스템에 직접 연결


· 구 성 내 역
· 본체 ( COND-8300RS )
· 전극 ( ICS12005,10m )
· 전도도표준용액 84uS/cm 230ml
· 사용설명서 (국문,영문)


· 적 용 분 야
· pure water 시스템, 냉각수, 산업 공정, 보일러수, 순수한 물 시스템, 물 처리 연속 전도도 측정



· 제 품 사 양

모델명		COND-8300	COND-8300RS
측정범위	전도도.	0.000uS/cm~500.0mS/cm
	비저항	0.00MΩ.cm ~20.00MΩ.cm
	염도	0.0~70.0ppt
	TDS	0.00~19999ppm
	Temp.	-30.0℃~130.0℃
분해능	전도도.	0.001uS/cm.
	비저항	0.01MΩ.cm
	염도	0.1ppt
	TDS	0.001ppm
	Temp.	0.1℃
정확도	전도도.	±1%±1Digit
	비저항	±1%±1Digit
	염도	±1%±1Digit
	TDS	±1%±1Digit
	Temp.	±0.2℃±1digit
셀상수		2-cell : 0.01, 0.1, 0.7, 10.00 1/cm 중 선택 가능 4-cell : 0.0050 ~ 19.99 1/cm 중 상세조정 가능
온도보상		자동 온도 보상 : PT1000 / NTC30K
보정		1 point 보정
주변온도		0~50℃
보관온도		-20~70℃
디스플레이		LCD 디스플레이, 자동, 수동 백라이트 선택
아날로그 출력1		Isolated DC 0/4~20 mA corresponding to Cond./Temp., max load 500Ω
아날로그 출력2		Isolated DC 0/4~20 mA corresponding to Cond./Temp., max load 500Ω	ㅡ
시리얼 인터페이스		ㅡ	RS-485(MODBUS RTU)
셋팅	Contact output	RELAY ON/OFF ，240VAC 0.5A Max.
	Setting	Set of two independent HI/LO Control point , Hysteresis setting
세척		접점제어출력，ON 0 ~ 9999초 /  OFF 0 ~ 999.9시간
방수등급		IP65
전원부		100V~240VAC ±10%，50/60Hz	100V~240VAC ±10%，50/60Hz
설치방식		Wall mounted / Piped / Paneled
크기		96 mm ´ 96 mm ´ 145 mm (H´W´D)
무게		0.4Kg



전 극 사 양 1

타입	4 Electrode Cell	2 Electrode Cell				4 Electrode Cell
품명	전도도 셀	비저항셀	비저항셀	비저항셀	비저항셀	전도도 셀	전도도 셀
모델명	8-244-10	8-11-3	8-221	8-222	8-223	8-241	8-241-01
적용분야	공정	순수	초순수	순수	정제수	폐수공정	불산함유폐수공정
나사산	1/2" NPT	1/2" NPT	3/4" NPT	3/4" NPT	3/4" NPT	3/4" NPT	3/4" NPT
삽입길이	82mm	98mm	63mm	63mm	48mm	40mm	40mm
바디재질	Epoxy resin	SS316L	CPVC	CPVC	CPVC	PPS	CPVC
전극재질	Graphite	SS316L	Titanium	Titanium	Titanium	Titanium, PPS	Monel, CPVC
전도도 범위	20uS/cm ~  500mS/cm	0.05uS/cm ~ 100.0uS/cm	0.05uS/cm～ 20uS/cm	0.05uS/cm ~ 100.0uS/cm	0.1uS/cm ~ 200.0uS/cm	10.00uS ~ 500.0ms/cm	10.00uS ~  500.0ms/cm
비저항 범위	ㅡ	1.0MΩ.cm ~  20.0MΩ.cm	0.00MΩ.cm ~ 20.00MΩ.cm	0.00MΩ.cm ~ 18.00MΩ.cm	0.00MΩ.cm ~  10.00MΩ.cm	ㅡ	ㅡ
셀 상수	0.3	0.05	0.01	0.05	0.1	0.5	0.5
압력	7 bar@25°C
작동 온도	0~70°C	0~45°C	0~70°C	0~70°C	0~70°C	0~120°C	0~80°C
온도보상	NTC-30K
케이블  사양	8-244-10(10m)	8-11-3(10m)	분리형	분리형	분리형	분리형	분리형
	8-244-30(30m)	8-11-4(20m)	케이블 선택가능(5m, 10m, 20m, 30m)



전 극 사 양 2

타입	2 Electrode Cell			4 Electrode Cell
품명	전도도, 비저항 셀			전도도 셀
모델명	ICS12001	ICS12005	ICS12005-Ti	ICS1403	MCS1407	ICS1405	ICS1405-HC
적용분야	초순수	순수	순수	폐수공정	폐수공정	폐수공정	불산공정
나사산	3/4" NPT	1/2" NPT	1/2" NPT	1/2" NPT	3/4" NPT	3/4" NPT	3/4" NPT
재질	Titanium, PPS	SS316L	Titanium	Graphite Epoxy resin	Titanium	Titanium, PPS	Hastelloy, PPS
전도도	0.05 ~ 20uS/cm	0.05μS/㎝ ~ 100.00μS/㎝	0.05μS/㎝ ~ 100.00μS/㎝	10.00uS/cm ~ 500.0ms/cm	0 uS/cm~ 200ms/cm	10.00uS ~ 500.0ms/cm	10.00uS ~ 500.0ms/cm
비저항	0.00~20.00MΩ.cm	0.00 ~ 20.00MΩ.cm	0.00 ~ 20.00MΩ.cm	ㅡ	ㅡ	ㅡ	ㅡ
셀 상수	0.01	0.05	0.05	0.3	0.7	0.5	0.5
압력	6 bar@25°C	6 bar	6 bar	6 bar	7 bar	7 bar@25°C	7 bar@25°C
작동온도	0~110°C	0~60°C	0~60°C	0~60°C	0~60°C	0~110°C	0~110°C
온도보상	NTC-30K
케이블  사양	분리형	일체형			일체형	분리형	분리형
	케이블 선택가능 (5m, 10m, 20m,  30m, 50m)	케이블길이 10m			케이블길이5m	케이블 선택가능 (5m, 10m, 20m, 30m, 50m)



 제 품 도면



· 센서 설치시 참조
